Project Description

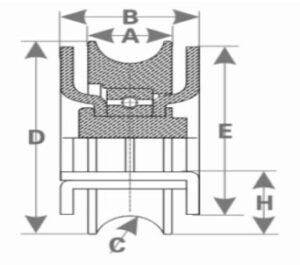

Steel Wheel with Double Plate U Groove

Single bearing

 Item Code D Φ mm A mm B mm C Φ mm E mm H mm L mm I mm N.W g
HJSU50 48 15 28 14.5 41 7 38 2.5 160
HJSU60 58 17 28 14.5 41 12 38 2.5 305
HJSU70 68 20 29 16.5 51 16 44 2.5 485
HJSU80 78 20 29 16.5 51 21 44 2.5 680
HJSU90 88 20 29 16.5 67 16 44 3 980
HJSU100 98 20 30 16.5 67 21 46 3 1220

Double bearing

Item Code D Φ mm A mm B mm C Φ mm E mm H mm L mm I mm N.W g
HJDU70 68 23 33 20.5 51 16 47 2.5 520
HJDU80 78 23 33 20.5 51 21 47 2.5 700
HJDU90 88 24 35 20.5 67 16 48 3 1120
HJDU100 98 24 37 20.5 67 21 48 3 1310
