Project Description

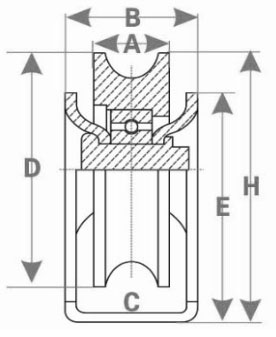

Steel Wheel with Exterior Bracket U Groove

Single Bearing

Item Code D Φ mm A mm B mm C Φ mm E mm H mm L mm I mm N.W g
HLSU50 48 15 28 14.5 57 62 85 55 280
HLSU60 58 17 28 14.5 57 67 85 55 400
HLSU70 68 20 34 16.5 69 79 100 76 640
HLSU80 78 20 34 16.5 69 84 100 76 800
HLSU90 88 20 36 16.5 87 102 131 92 1150
HLSU10 98 20 36 16.5 87 107 131 92 1360

Double Bearing

Item Code D Φ mm A mm B mm C Φ mm E mm H mm L mm I mm N.W g
HLDU70 68 23 35 16.5 69 84 100 76 690
HLDU80 78 23 35 16.5 69 84 100 76 870
HLDU90 88 24 37 16.5 88 102 131 92 1260
HLDU100 98 24 37 16.5 88 107 131 92 1480
